博世壁挂炉安装说明书

冬天取暖，除了常见的空调、地暖还有博世壁挂炉，特别是在寒冷地区，这些工具都是使用非常多的。下面北京博世壁挂炉专卖店小编为大家提供博世壁挂炉安装说明书。


博世壁挂炉的包装箱是采用硬质纸箱进行包装的，在包装纸箱内加有保护蜂窝纸板，以保证壁挂炉在运输及搬运过程中不受损坏，为保证壁挂炉安全方便的从包装箱中取出，请按以下拆箱顺序操作。


博世壁挂炉开箱示意图

 1先剪开包装箱上的打包带

 2的拆箱方式拆开包装箱

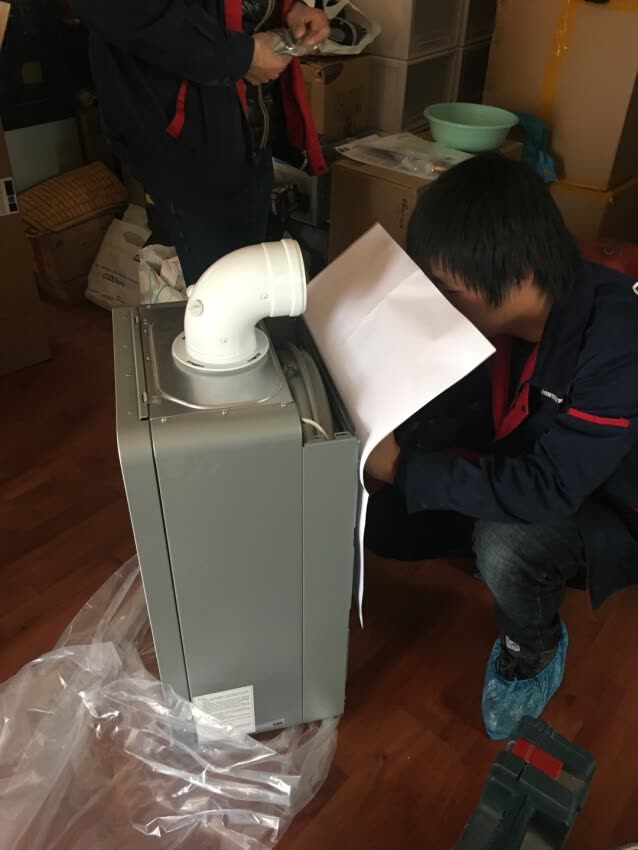

 3分别取出包装箱内的包装泡沫及包装附件（包装附件包括产品说明书、合格证、保修卡、膨胀螺丝*2、密封垫*8）

 4抬起壁挂炉后，取出壁挂炉下方的包装泡沫。

注意：在抬起壁挂炉时，禁止抓抬壁挂炉的塑料控制盒部分！

安装

安装膨胀螺丝

       壁挂炉采用膨胀螺丝固定，挂装壁挂炉之前，先用安装示意卡在墙面上按照图示方式找好膨胀螺丝孔的位置，然后用钻孔工具在墙面上选好的位置钻孔，孔位的高度距地不能少于2米。


打烟管墙洞

        开好螺丝孔位后，请按上图在墙上开排烟墙洞，墙洞直径110mm，出墙侧向下倾斜3度，以便烟管的积水流出。


博世壁挂炉挂装

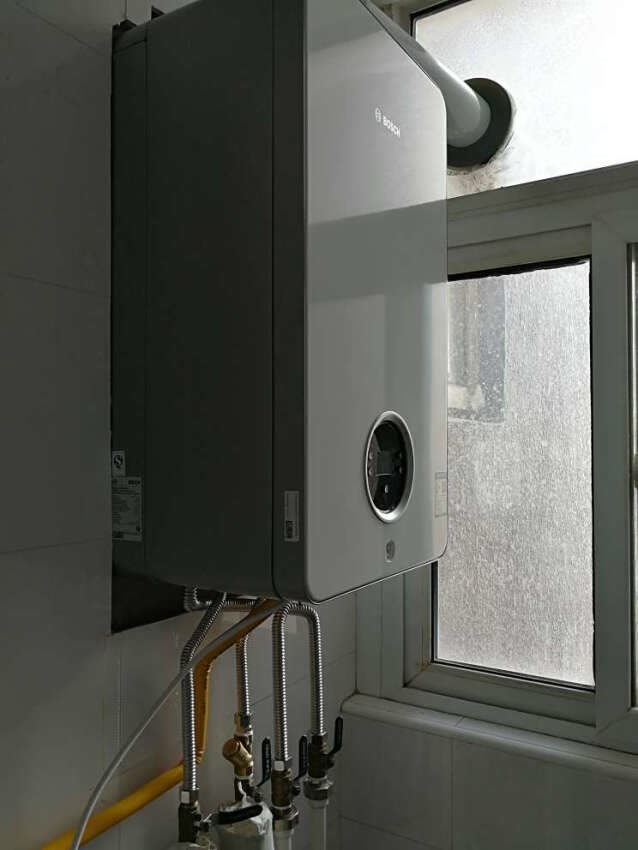

       把配件中的膨胀螺丝固定到墙上，然后将壁挂炉挂装到安装好的膨胀螺丝上，拧紧膨胀螺丝，并且确认垂直。

 注意：安装壁挂炉必须保留最小的维护空间

博世壁挂炉侧面间距不能小于300mm

博世壁挂炉顶部间距不能小于450mm

博世壁挂炉底部间距不能小于300mm

博世壁挂炉正面间距不能小于500mm


标准烟管的安装

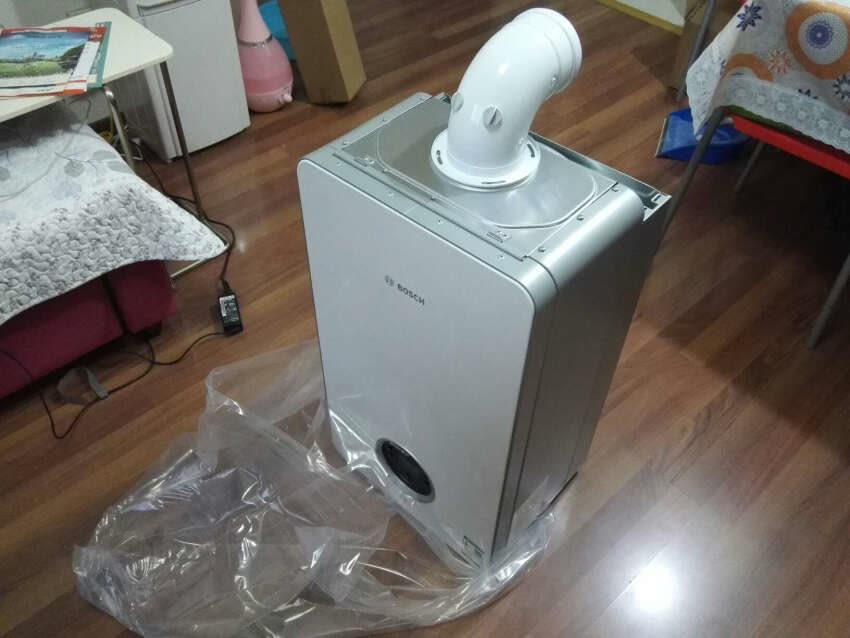

每台壁挂炉产品都随机配送烟管一根，包括90度标准弯头一件，850mm标准直管一根及相应的部分配件。

安装壁挂炉后必须按图示方式安装壁挂炉烟管，并使烟管通过墙壁上的孔伸出室外。

标准弯头与标准直管的连接处必须用铝箔条密封。

加长烟管的连接

根据壁挂炉的安装位置及同轴烟管出口位置确定同轴烟管的总长，确定是否需要使用加长烟管。

将标准同轴烟管穿过墙孔伸出室外

同轴烟管标准弯头套装在壁挂炉进/排气烟道出口上

将加长烟管套接在标准弯头和标准直管中间

调整加长烟管至适合的长度


水路系统安装

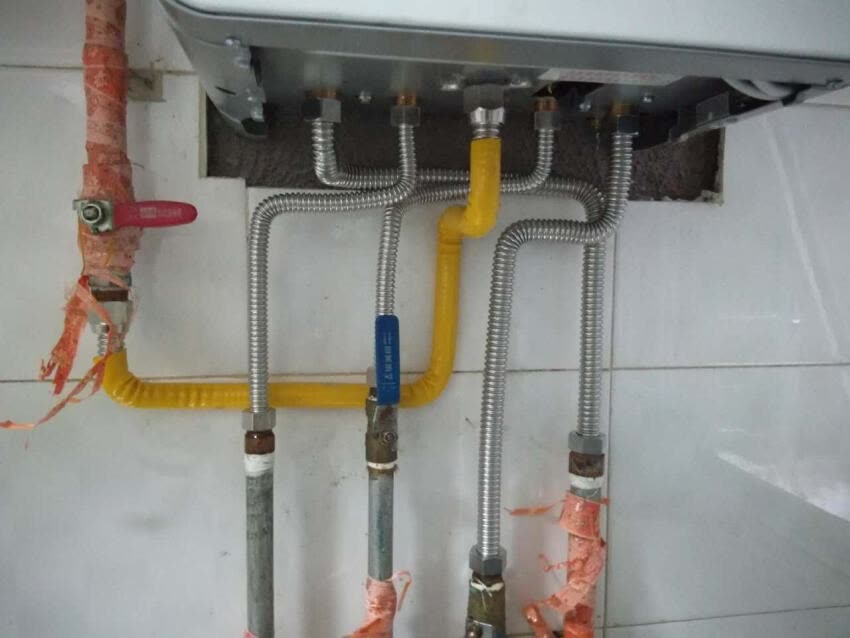

按图所示个进出水管的位置将供暖系统和热水系统管道与壁挂炉连接。


                                  A-供暖出水口

                                  B-卫生热水出水口

                                  C-燃气进气口

                                  D-冷水进口

                                  E-供暖回水口

博世壁挂炉水路系统安装注意事项

将安全阀泄水引入下水道，在其连接管上不得安装阀门

必须在供暖系统的回水管道安装过滤器

当地水质很硬或者腐蚀性较强，须考虑在供暖系统管道中预留补软化水的接口

系统安装完成后应注水试压，确保无滴水、漏水、跑水现象。

燃气系统安装

管道系统必须保证供应的燃气压力满足铭牌标识要求

壁挂炉燃气管路的连接必须由专业人员进行

在进行室内燃气管道连接和将燃气管道与煤气表和壁挂炉连接后，安装人员必须对燃气管道系统密封性进行检查

在燃气管道与壁挂炉连接时，在靠近壁挂炉的位置安装一个燃气截止阀

燃气表的流量应足够满足壁挂炉流量要求

博世壁挂炉的安装

壁挂炉的电气应与AC220V/50Hz的电网连接，建筑物的配电系统应有接地线，壁挂炉的接地线应牢固并且有可靠地安全接地措施

不可用燃气管道或水管作为电气设备的接地

电气系统应满足壁挂炉的最大输入功率，导线部分负载功率必须与壁挂炉输入功率相适应

器具连接的开关不应设置在有浴盆或淋浴设备的房间

插座、插头应通过相关认证（I类电器）

如果壁挂炉电源软线损坏，为避免危险，应由制造商或制造商认可的维修人员来更换。
